管法蘭及其墊片、緊固件統稱為法蘭接頭.法蘭接頭是工程設計中使用極為普遍、涉及面非常廣泛的一種零部件.它是配管設計、管件閥門必不可少的零件,而且也是設備、設備零部件(如人孔、視鏡液面計等)中必備的構件.此外,其它專業如工業爐、熱工、給排水、采暖通風、自控等,也經常使用法蘭接頭.
材質:鍛鋼、WCB碳鋼、不銹鋼、316L、316、304L、304、321、鉻鉬鋼、鉻鉬釩鋼、鉬二鈦、襯膠、襯氟材質.
品種:平焊法蘭、帶頸法蘭、對焊法蘭、環連接法蘭、承插法蘭、及盲板等.
執行標準有GB系列(國家標準)、JB系列(機械部)、HG系列(化工部)、ASME B16.5(美標)、BS4504(英標)、DIN(德標)、JIS(日標).
國際管法蘭標準體系:國際上管法蘭標準主要有兩個體系,即以德國DIN(包括原蘇聯)為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系.除此之外,還有日本JIS管法蘭,但在石油化工裝置中一般僅用于公用工程,而且在國際上影響較小.
各國管法蘭簡介:
以德國及原蘇聯為代表的歐洲體系管法蘭
美洲體系管法蘭標準,以ANSI B16.5和ANSI B 16.47為代表.
英國和法國管法蘭標準,兩國各有兩套管法蘭標準,綜上所述,國際上通的管法蘭標準可概括為兩個不同的,且不能互換的管法蘭體系:一個以德國為代表的歐洲管法蘭體系;另一個是以美國為代表的美洲管法蘭體系.IOS7005-1是國際標準化組織于1992年頒布的一項標準,該標準實際上是把美國和德國兩套系列的管法蘭合并而成的管法蘭標準. 兩個體系的管法蘭連接尺寸安全不同,無法互配.兩個體系的管法蘭以壓力等級來區分較為合適,即歐洲體系為0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa,美洲體系為1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa.
1、我國管法蘭標準現狀
我國化工、石化行業使用的管法蘭常用的標準 1.英制管(國際上通用的配管系列) GB 9112~9125、SH 3406

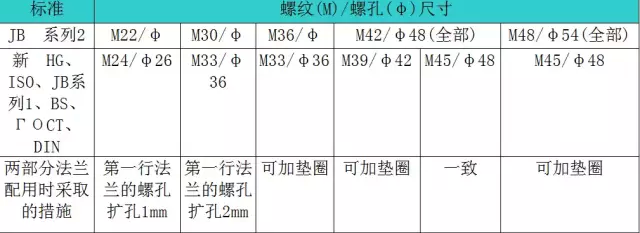

2、公制管(國內常用的鋼管外徑尺寸系列) HGJ44~76、JB/T74~90 DIN的連接尺寸與JB標準是有所差別的,具體見下表:
(注:表中括號內的"全部"表示所有規格緊固件被第二行的緊固件所代替."部分"表示有一部分該規格的緊固件有變化,但仍有一部分規格的緊固件未變化,是一致的.)
大型不銹鋼法蘭的表面處理
大型不銹鋼法蘭的化學拋光是經過法蘭表面的規矩溶解來完成,在化學拋光過程中,大型不銹鋼法蘭表面連續構成鈍化氧化膜和連續溶解的氧化膜,前者后者強。因為大型不銹鋼凸緣表面的微觀不一致性。
表面的微小凸起部分優先溶解,并且溶解速率高于凹入部分的溶解速率,并且薄膜的溶解和薄膜的構成總是時進行,但速度不,結果是鋼大的不銹鋼凸緣的表面粗糙度被平坦以獲得光滑和有光澤的表面。
拋光可以填充表面毛孔,劃痕和其他表面缺點,然后提高耐疲勞性,腐蝕法蘭和法蘭板,法蘭是將管道聯接到管道并聯接到管道結尾的部件;出口上的法蘭用于兩個設備之間的聯接,例如減速器的法蘭,這意味著法蘭,墊圈和螺栓作為一組聯接在一起。組合密封結構,可拆卸聯接,管道法蘭是指用于管道設備中管道的法蘭。
它在設備上用于指設備的進口和出口法蘭,法蘭上有孔,螺栓用于聯接兩個法蘭墊密封,法蘭螺紋聯接(螺紋聯接)法蘭和焊接法蘭,法蘭均成對運用,低壓管道可采用鋼絲法蘭,運用壓力高于4千克的焊接法蘭,兩個法蘭之間增加密封點,然后用螺栓固定。
高壓法蘭應用在管道設備中的作用
高壓法蘭首先應用在管道的設備中,高壓法蘭聯接是管道施工的重要聯接方法,首要聯接納與管之間的聯接,起到重要的浸染和價值。高壓法蘭聯接便是把兩個管道、管件或器材,先各自固定在一個法蘭盤上,兩個法蘭盤之間,加上法蘭墊,用螺栓緊固在一起,完成了聯接。
因為高壓法蘭的容器筒體的公稱直徑和管子的公稱直徑所代表的具體標準不合,所以,相同公稱直徑的容器不銹鋼法蘭和不銹鋼高壓法蘭,它們的標準亦不不異,二者不能彼此代用。凡是環境下,老是將高壓法蘭分紅若干弧段進行加工:
有的管件和器材現已自帶法蘭盤,也是歸于法蘭聯接。 高壓法蘭的用處廣泛,運用規劃按照不合的特征進行判定,多用于介質條件斗勁平緩的環境下,如低壓非凈化壓縮空氣、低壓輪回水,它的利益是價錢斗勁廉價。
高壓法蘭是管件的一種,是指帶頸的并有圓管過渡的并與管子對焊聯接的法蘭。高壓法蘭是一種盤狀零件,在管道工程中為常見,法蘭都是成對運用的。在管道工程中,高壓法蘭首要用于管道的聯接。
不合壓力的法蘭有不合的厚度和運用不合的螺栓。水泵和閥門,在和管道聯接時,這些器材設備的部分,也制成相對應的法蘭形狀,也稱為法蘭聯接。在需求聯接的管道,各類設備一片法蘭盤,低壓管道可以運用絲接法蘭,4公斤以上壓力的運用焊接法蘭。兩片法蘭盤之間加上密封點,然后用螺栓緊固。
詳解鍍鋅法蘭的生產技術
在管件,特別是法蘭和彎頭的消費中,經常會用到冷鍍鋅和熱鍍鋅這兩種處置辦法,來進步法蘭的防腐性能和運用壽命,畢竟碳鋼材質的法蘭本錢低,防腐性能遠不如不銹鋼、合金鋼等材質的法蘭好。
當然,客戶有時也會依據本人的需求,選擇某一種鍍鋅方式。那么,你可曉得熱鍍鋅法蘭和冷鍍鋅法蘭的區別是什么嗎?下面,冉晟管道就來帶大家看看。
既然是叫做"熱鍍鋅法蘭"和"冷鍍鋅法蘭",很明顯,法蘭在這兩種鍍鋅工藝運用過程中的鍍鋅溫度不同,鍍鋅過程也是不同的。熱鍍鋅法蘭的加工過程是,首先是將將法蘭浸入溫度達 440-465℃的凝結鋅中停止處置的過程,鐵基體與熔鋅反響,在整個工件外表構成鐵-鋅合金層,這樣才干使得本來的碳鋼法蘭鍍鋅勝利,成為熱鍍鋅法蘭;而冷鍍鋅法蘭的加工過程則不同,通常狀況下,我們所說的冷鍍鋅法蘭就是要經過電鍍鋅的方式來給法蘭鍍鋅,即先要電解鋅鹽溶液,然后直接給管件上鍍層。
