依據ASME B16.5, 鋼法蘭有7個壓力等級:Class150 - 300 - 400 - 600 - 900 - 1500 - 2500。法蘭的壓力等級很明確,Class300的法蘭能承受比Class150更大的壓力,因為Class300的法蘭需要由更多的材料來制造,從而可以抵擋更大的壓力。但是,陜西c276法蘭的受壓能力受多種因素的影響。法蘭的壓力等級用磅表示,壓力等級用不同的方式表示。比如:150Lb 、 150Lbs、150# 和Class150 的意思是一樣的。
壓力等級示例:法蘭的壓力因溫度而異。溫度上升,陜西c276法蘭的承壓能力隨之下降。舉例來說,Class150的法蘭在常溫下承壓能力為270PSIG,在400H的承壓能力為180PSIG,在600H的承壓能力為150PSIG,在800H的承壓能力為75PSIG。換言之,當壓力下降時,允許溫度上升,反之亦然。由于法蘭可以由不同的材料制成,如不銹鋼、鑄鐵、球墨鑄鐵、碳鋼等,因此每種材料都有不同的壓力等級。下圖是一個NPS12(DN300))的法蘭示例,大家可以看到,法蘭內孔和突面的直徑都是相同的。而法蘭外徑、螺栓孔中心圓直徑和螺栓孔直徑隨壓力等級的增加而增大。螺栓孔的數量和直徑分別是:CL 150 - 12 x 25.4;CL 300 - 16 x 28.6;CL 400 - 16 x 34.9;CL 600 - 20 x 34.9;CL 900 - 20 x 38.1;CL 1500 - 16 x 54;CL 2500 - 12 x 73
壓力-溫度額定值指的是所用材料和等級在額定溫度(攝氏溫度℃)下的最高允許工作表壓(壓力單位為bar)。對于中間溫度,允許線性插入法來確定中間溫度。但是,法蘭級別之間不允許插入?! ∪绻兾鱟276法蘭接頭的螺栓和墊片符合相關限定條件,而且陜西c276法蘭接頭的找正和裝配符合優良規程,則這樣的法蘭接頭可適用于壓力-溫度的額定值。如果后者用于不符合這些資格的法蘭接頭,則由用戶負責。對應于額定壓力的額定溫度是法蘭和法蘭管的壓力容器的外殼溫度。通常,該溫度與存儲液的溫度相同。用戶有責任不根據儲存液體的溫度選擇壓力等級。當溫度在-二九℃(-二℉)以下時,額定值應不大于-二九℃(-二℉)時的額定值。

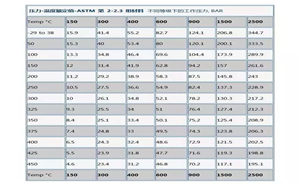

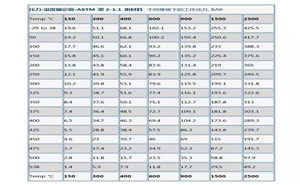

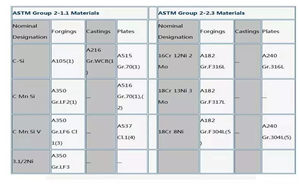

作為一個例子,以下是兩組按ASTM劃分的材料及其根據ASME B 16.5進行的壓力-溫度額定值。
2. 不得用于455℃以上。
3. 不得用于370℃以上。
4. 不得用于260℃以上。
5.不得用于455℃以上。
大型不銹鋼法蘭的表面處理
大型不銹鋼法蘭的化學拋光是經過法蘭表面的規矩溶解來完成,在化學拋光過程中,大型不銹鋼法蘭表面連續構成鈍化氧化膜和連續溶解的氧化膜,前者后者強。因為大型不銹鋼凸緣表面的微觀不一致性。
表面的微小凸起部分優先溶解,并且溶解速率高于凹入部分的溶解速率,并且薄膜的溶解和薄膜的構成總是時進行,但速度不,結果是鋼大的不銹鋼凸緣的表面粗糙度被平坦以獲得光滑和有光澤的表面。
拋光可以填充表面毛孔,劃痕和其他表面缺點,然后提高耐疲勞性,腐蝕法蘭和法蘭板,法蘭是將管道聯接到管道并聯接到管道結尾的部件;出口上的法蘭用于兩個設備之間的聯接,例如減速器的法蘭,這意味著法蘭,墊圈和螺栓作為一組聯接在一起。組合密封結構,可拆卸聯接,管道法蘭是指用于管道設備中管道的法蘭。
它在設備上用于指設備的進口和出口法蘭,法蘭上有孔,螺栓用于聯接兩個法蘭墊密封,法蘭螺紋聯接(螺紋聯接)法蘭和焊接法蘭,法蘭均成對運用,低壓管道可采用鋼絲法蘭,運用壓力高于4千克的焊接法蘭,兩個法蘭之間增加密封點,然后用螺栓固定。
高壓法蘭應用在管道設備中的作用
高壓法蘭首先應用在管道的設備中,高壓法蘭聯接是管道施工的重要聯接方法,首要聯接納與管之間的聯接,起到重要的浸染和價值。高壓法蘭聯接便是把兩個管道、管件或器材,先各自固定在一個法蘭盤上,兩個法蘭盤之間,加上法蘭墊,用螺栓緊固在一起,完成了聯接。
因為高壓法蘭的容器筒體的公稱直徑和管子的公稱直徑所代表的具體標準不合,所以,相同公稱直徑的容器不銹鋼法蘭和不銹鋼高壓法蘭,它們的標準亦不不異,二者不能彼此代用。凡是環境下,老是將高壓法蘭分紅若干弧段進行加工:
有的管件和器材現已自帶法蘭盤,也是歸于法蘭聯接。 高壓法蘭的用處廣泛,運用規劃按照不合的特征進行判定,多用于介質條件斗勁平緩的環境下,如低壓非凈化壓縮空氣、低壓輪回水,它的利益是價錢斗勁廉價。
高壓法蘭是管件的一種,是指帶頸的并有圓管過渡的并與管子對焊聯接的法蘭。高壓法蘭是一種盤狀零件,在管道工程中為常見,法蘭都是成對運用的。在管道工程中,高壓法蘭首要用于管道的聯接。
不合壓力的法蘭有不合的厚度和運用不合的螺栓。水泵和閥門,在和管道聯接時,這些器材設備的部分,也制成相對應的法蘭形狀,也稱為法蘭聯接。在需求聯接的管道,各類設備一片法蘭盤,低壓管道可以運用絲接法蘭,4公斤以上壓力的運用焊接法蘭。兩片法蘭盤之間加上密封點,然后用螺栓緊固。
詳解鍍鋅法蘭的生產技術
在管件,特別是法蘭和彎頭的消費中,經常會用到冷鍍鋅和熱鍍鋅這兩種處置辦法,來進步法蘭的防腐性能和運用壽命,畢竟碳鋼材質的法蘭本錢低,防腐性能遠不如不銹鋼、合金鋼等材質的法蘭好。
當然,客戶有時也會依據本人的需求,選擇某一種鍍鋅方式。那么,你可曉得熱鍍鋅法蘭和冷鍍鋅法蘭的區別是什么嗎?下面,冉晟管道就來帶大家看看。
既然是叫做"熱鍍鋅法蘭"和"冷鍍鋅法蘭",很明顯,法蘭在這兩種鍍鋅工藝運用過程中的鍍鋅溫度不同,鍍鋅過程也是不同的。熱鍍鋅法蘭的加工過程是,首先是將將法蘭浸入溫度達 440-465℃的凝結鋅中停止處置的過程,鐵基體與熔鋅反響,在整個工件外表構成鐵-鋅合金層,這樣才干使得本來的碳鋼法蘭鍍鋅勝利,成為熱鍍鋅法蘭;而冷鍍鋅法蘭的加工過程則不同,通常狀況下,我們所說的冷鍍鋅法蘭就是要經過電鍍鋅的方式來給法蘭鍍鋅,即先要電解鋅鹽溶液,然后直接給管件上鍍層。
